Tunnel book, czyli książka tunelowa 3D: jak stworzyć papierową scenę z kilku warstw, przygotować szablon do druku i czym różni się od shadow boxa oraz book nooka

Najłatwiej zepsuć tunnel book podczas montażu bocznych harmonijek. Wystarczy przykleić jeden panel do niewłaściwego zagięcia, żeby papierowa scena zaczęła się skręcać. Precyzyjne wycięcie drzew, budynków i krajobrazu nic wtedy nie pomoże. Najpierw musi działać mechanizm, dopiero później warto dopracowywać ilustrację.

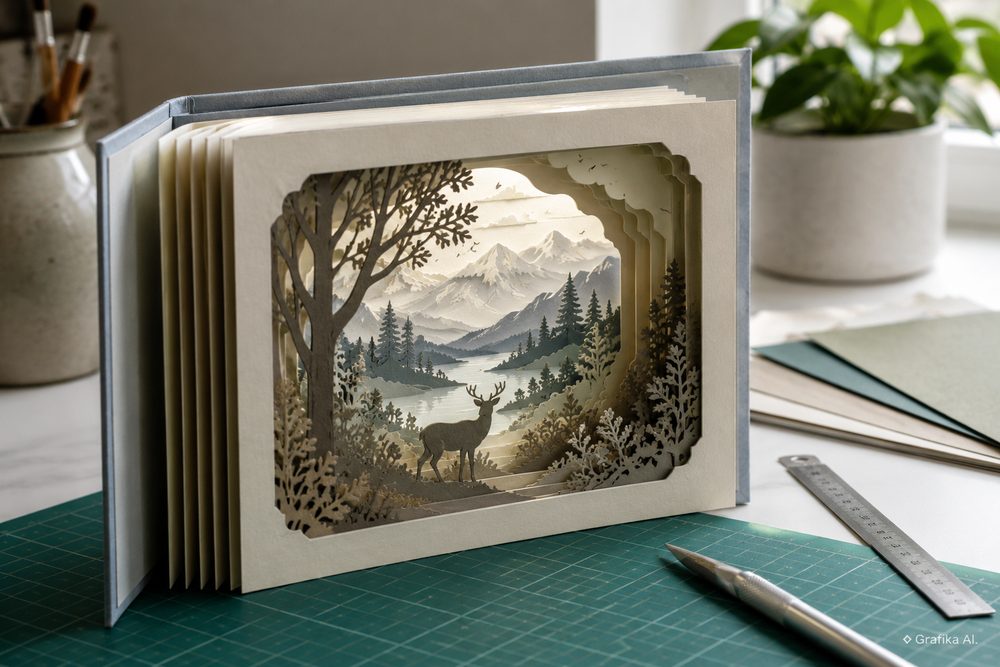

Tunnel book, czyli książka tunelowa 3D, to przestrzenna ilustracja z kilku papierowych planów połączonych dwiema bocznymi harmonijkami. Patrząc przez przedni otwór, widać kolejne wycinanki i tło. Rozciągnięta konstrukcja tworzy wrażenie głębi, a po złożeniu zajmuje znacznie mniej miejsca niż sztywna diorama.

Poniższy projekt obejmuje sześć warstw o jednakowych wymiarach zewnętrznych. Mechanizm opiera się na powtarzalnych zagięciach, a ilustracja przedstawia las z domem. To przykład do samodzielnego wykonania, nie dokumentacja fizycznie przetestowanego egzemplarza. Przed trwałym klejeniem warto zmontować papierową próbę według tych samych oznaczeń.

Jak zrobić tunnel book z sześciu warstw i prawidłowo połączyć harmonijki?

Przygotuj sześć paneli o wymiarach 180 × 120 mm. Na każdym wyznacz dwie pionowe linie, oddalone o 10 mm od bocznych krawędzi. Otrzymasz centralne pole ilustracji 160 × 120 mm i dwie zakładki montażowe po 10 mm.

Element	Liczba	Wymiary	Materiał
Panele ilustracyjne	6	180 × 120 mm	Karton 220–250 g/m²
Harmonijki boczne	2	120 × 120 mm	Papier 160–200 g/m²
Zakładki przy panelach	12, zintegrowane z panelami	10 × 120 mm	Ten sam karton
Otwór przedniej ramy	1	136 × 92 mm	Wycinany w panelu FRONT

Do pracy potrzebujesz noża precyzyjnego, stalowej linijki, maty, ekierki, narzędzia do bigowania i kleju do papieru. Pierwszą wersję mechaniczną wykonaj z papieru około 80–100 g/m². Cięższy karton zostaw na właściwe elementy.

Przygotowanie dwóch harmonijek

Na obu paskach 120 × 120 mm zaznacz linie co 10 mm wzdłuż wymiaru przeznaczonego na składanie. Linie powinny przebiegać przez całą wysokość 120 mm. Powstanie 12 segmentów i 11 wewnętrznych zagięć.

Złóż paski naprzemiennie w harmonijkę. W tym modelu miejsca mocowania paneli znajdują się przy liniach 10, 30, 50, 70, 90 i 110 mm, licząc od przedniego końca paska. Wszystkie sześć wskazanych zagięć musi mieć ten sam kierunek. Zagięcia pośrednie, na 20, 40, 60, 80 i 100 mm, są skierowane przeciwnie.

Pozycja zagięcia	Przypisany panel
10 mm	01_FRONT
30 mm	02_FOREGROUND
50 mm	03_MID_1
70 mm	04_MID_2
90 mm	05_BACK_PLAN
110 mm	06_BACKGROUND

Ważne jest rozróżnienie linii zagięcia od powierzchni klejenia. Zakładki nie przykleja się na samym załamaniu papieru ani przez dwie sąsiednie ścianki. Każdą zakładkę należy zamocować do pojedynczego segmentu o szerokości 10 mm, bez unieruchamiania zagięcia.

Przyjmij jedną zasadę dla wszystkich sześciu warstw: mocuj zakładki do segmentów znajdujących się bezpośrednio za wskazanymi zagięciami, patrząc od FRONT w stronę BACKGROUND. Są to odcinki odpowiednio 10–20, 30–40, 50–60, 70–80, 90–100 i 110–120 mm. Zakładki powinny przylegać do tych ścianek po stronie wewnętrznej odpowiednich zagłębień harmonijki.

Ułóż obie harmonijki jako lustrzane odpowiedniki, z wybranymi zagłębieniami skierowanymi ku środkowi sceny. Na lewej oznacz LEFT, na prawej RIGHT. Górne krawędzie muszą znajdować się na jednakowej wysokości. Nie odwracaj jednej harmonijki górą do dołu w celu dopasowania zagięć.

Każdy panel powinien wchodzić centralnym polem między harmonijki, a jego dwie boczne zakładki mają przylegać do odpowiadających sobie segmentów po lewej i prawej stronie. Najpierw wykonaj takie połączenie bez kleju, korzystając z papierowych pasków i małych kawałków taśmy tymczasowej. Sprawdź, czy przy zamykaniu nie powstaje naprężenie wymuszające obrót panelu.

Odstęp między panelami nie jest stale równy 20 mm. Tyle wynosi długość dwóch kolejnych segmentów rozłożonych w jednej linii. Rzeczywista odległość zależy od kąta otwarcia harmonijki. Pięć odstępów między sześcioma panelami ma po dwa segmenty, więc ich suma w całkowicie wyprostowanym układzie wyniosłaby 100 mm. Nie oznacza to zalecanej głębokości użytkowej: mechanizm powinien pracować z wyraźnie zachowanymi zagięciami.

Projektowanie sześciu planów leśnej sceny

Przedni panel FRONT otrzymuje otwór 136 × 92 mm, wyśrodkowany w polu 160 × 120 mm. Pozostaje rama szerokości 12 mm z boków oraz 14 mm u góry i dołu. Zakładki montażowe nie są wliczane do szerokości ramy.

Panel	Co umieścić na warstwie
FRONT	Rama i krótkie gałęzie przy krawędziach
FOREGROUND	Duży pień po lewej i trawy
MID 1	Dwa mniejsze drzewa po bokach
MID 2	Dom w centralnej części sceny
BACK PLAN	Linia wzgórz i odległego lasu
BACKGROUND	Pełne niebo z fragmentem krajobrazu

Nie wycinaj w każdym panelu coraz mniejszego prostokąta tylko dlatego, że znajduje się dalej. Perspektywę budują rzeczywiste sylwetki i wzajemne zasłanianie elementów. Jeżeli pień na MID 1 zakrywa dom na MID 2, przesuń drzewo w bok albo zmień kontur jego korony.

W kartonie 250 g/m² przyjmij do pierwszych prób około 3–4 mm szerokości krótkich, podpartych fragmentów. Długa, wystająca gałąź tej samej szerokości będzie mniej odporna na uszkodzenia. Delikatne kształty sprawdzaj na rzeczywistym materiale przed przygotowaniem wszystkich paneli.

Montaż rozpocznij od pełnego tła. Przyklej jego zakładki do wyznaczonych końcowych segmentów obu harmonijek. Następnie zamocuj BACK PLAN, MID 2, MID 1, FOREGROUND i FRONT. Przy każdym panelu najpierw ustal wysokość i położenie jednego boku, następnie dopasuj drugi. Klej nie powinien przechodzić przez linie bigowania.

Po ustabilizowaniu połączeń powoli rozłóż i zamknij mechanizm. Jeśli jedna warstwa stoi ukośnie, skontroluj jej dwa punkty mocowania. Jeśli konstrukcja blokuje się dopiero podczas zamykania, sprawdź kolizje zakładek, wystających gałęzi i zagięć. Nie wyrównuj krzywej konstrukcji siłowym dociskaniem.

Jak przygotować szablon do druku na A4, ręcznego cięcia i plotera?

Szablon można narysować w Inkscape, Adobe Illustrator, Affinity Designer lub CorelDRAW. Dokument ustaw w milimetrach i w skali 1:1. Oddziel grafikę od informacji potrzebnych do wycinania i składania.

Warstwa projektu	Zawartość
PRINT	Kolory i ilustracje
CUT	Kontury zewnętrzne i otwory
SCORE	Linie bigowania
GLUE AREA	Powierzchnie montażowe
INFO	Numery paneli i orientacja elementów

Linie SCORE na panelach umieść 10 mm od lewej i prawej krawędzi. Na harmonijkach oznacz 11 zagięć, a segmenty przeznaczone do klejenia wyróżnij jedynie w dokumentacji roboczej. Oznaczenia INFO nie powinny być widoczne na gotowej ilustracji.

Cały zestaw mieści się geometrycznie na czterech arkuszach A4. Papier A4 ma 210 × 297 mm. Dwa panele ustawione jeden pod drugim zajmują 180 mm szerokości i 240 mm wysokości. Zostaje 30 mm szerokości oraz 57 mm wysokości do rozdzielenia między marginesy i odstęp. Sześć paneli wymaga zatem trzech arkuszy.

Dwie harmonijki 120 × 120 mm umieszczone jedna pod drugą zajmują czwarty arkusz. To cztery arkusze docelowego materiału, bez zapasu na prototyp, błędy i testy. Przed drukiem sprawdź również marginesy urządzenia i kierunek włókien papieru.

Na arkuszu kontrolnym dodaj kwadrat 20 × 20 mm. Drukuj przy ustawieniu 100% lub „Rozmiar rzeczywisty”, bez automatycznego dopasowania do strony. Jeżeli bok kwadratu ma 19 mm, dany wymiar został pomniejszony do 95%. Zmierz oba boki, ponieważ wydruk może być inaczej skalowany w poziomie i pionie.

Ilustrację rastrową do dobrej jakości wydruku można przygotować w około 300 PPI. Kontury CUT i SCORE pozostaw wektorowe. Rozdzielczość grafiki nie naprawia błędnej fizycznej skali części.

Przy ręcznym cięciu zacznij od małych otworów wewnętrznych, później wytnij większe prześwity, a na końcu obrys panelu. Pełny arkusz lepiej podtrzymuje delikatne elementy. Grubszy karton przecinaj kilkoma lekkimi przejściami ostrza.

Przy użyciu plotera Cricut lub Silhouette wykonaj test na docelowym kartonie: prostokąt, zaokrąglenie, otwór i wąski detal szerokości 3 mm. Sprawdź czystość krawędzi oraz dopasowanie konturów do wydrukowanej grafiki. Nie zwiększaj jednocześnie nacisku i liczby przejść, bo utrudnisz rozpoznanie przyczyny problemu.

Jeżeli drukarka nie obsługuje kartonu 220–250 g/m², wydrukuj kontury na cieńszym papierze i przenieś je na materiał docelowy. Gramatura jest tylko jednym z parametrów: znaczenie mają także grubość arkusza, sztywność i sposób prowadzenia papieru przez drukarkę.

Tunnel book, shadow box i book nook — czym różnią się te przestrzenne konstrukcje?

Wszystkie trzy techniki pozwalają budować wieloplanowe sceny. Różnica dotyczy przede wszystkim sposobu utrzymania głębokości, składania oraz przeznaczenia gotowego obiektu.

Cecha	Tunnel book	Shadow box	Book nook
Konstrukcja	Boczne harmonijki	Sztywna rama i dystanse	Miniaturowe pudełko lub diorama
Głębokość	Zmienna	Stała	Zazwyczaj stała
Składanie	Tak	Zwykle nie	Zwykle nie
Materiały	Papier, karton	Papier, rama, dystanse	Papier, MDF, sklejka
Oświetlenie	Utrudnione przez ruchome części	Łatwiejsze do zamontowania	Często stosowane LED
Zastosowanie	Składana ilustracja	Obraz przestrzenny	Miniatura między książkami

Tunnel book sprawdzi się, gdy scena ma być rozkładana. Można go przechowywać w płaskiej teczce, a następnie rozciągnąć podczas oglądania. Ceną za tę wygodę jest konieczność dokładnego rozmieszczenia zagięć i ograniczenie grubości dekoracji.

Shadow box wybierz do nieruchomego obrazu w ramie. Papierowe warstwy rozdziela się dystansami, które utrzymują stałą odległość. Łatwiej zastosować oświetlenie i wystające ozdoby, ponieważ konstrukcja nie musi się zamykać.

Book nook nadaje się do budowy miniaturowej przestrzeni na półkę. Może przedstawiać uliczkę, bibliotekę albo sklep z podłogą, ścianami, schodami i wyposażeniem. Jest bliższy modelarstwu niż składanej książce, szczególnie gdy wykorzystuje elementy ze sklejki oraz instalację LED.

Historia książek tunelowych wiąże się z papierowymi przedstawieniami perspektywicznymi określanymi jako peep shows. W XIX wieku wykonywano między innymi pamiątkowe widoki londyńskiego tunelu pod Tamizą. Kolejne obrazy umieszczone za otworem obserwacyjnym tworzyły iluzję głębi bez używania współczesnych technik druku przestrzennego.

Wybór konstrukcji zależy więc od funkcji: do składanej panoramy użyj tunnel booka, do dekoracji ściennej shadow boxa, a do trójwymiarowej miniatury stojącej między książkami — book nooka.

FAQ — najczęstsze pytania o projektowanie i składanie tunnel booka

Dlaczego jedna harmonijka otwiera się szerzej niż druga?
Sprawdź kierunki zagięć, szerokość segmentów i powierzchnie mocowania. Obie harmonijki muszą mieć zgodny układ i być zamontowane jako lustrzane odpowiedniki.

Dlaczego panel stoi ukośnie mimo dokładnego wycięcia?
Najczęściej jedna zakładka jest przesunięta albo przyklejona do niewłaściwej ścianki. Porównaj mocowanie po obu stronach, zanim zmienisz wymiary panelu.

Co zrobić, gdy tunnel book nie chce się zamknąć?
Obserwuj konstrukcję z góry podczas powolnego składania. Sprawdź kolizje zakładek i dekoracji, a następnie zagięcia. Nie dociskaj mechanizmu siłą.

Dlaczego karton pęka na zgięciach?
Powodem może być niekorzystny kierunek włókien, krucha powłoka lub zbyt głębokie bigowanie. Porównaj próbki wycięte z tego samego arkusza w dwóch prostopadłych kierunkach.

Czy można wykonać więcej niż sześć warstw?
Tak, ale trzeba ponownie zaprojektować harmonijki i punkty mocowania. Większa liczba paneli zwiększa ryzyko kolizji oraz zasłonięcia tła.

Czy do wykonania tunnel booka potrzebny jest ploter?
Nie. Prosty model można wyciąć nożem precyzyjnym. Ploter jest szczególnie przydatny przy powtarzalnych elementach i skomplikowanych konturach.

Czy książka tunelowa powinna samodzielnie utrzymywać pozycję otwartą?
Nie jest to obowiązkowe. Jeśli sprężystość harmonijek powoduje samoczynne zamykanie, można przygotować zdejmowaną podpórkę, która nie utrudni przechowywania.

Od czego zacząć pierwszy projekt?
Od sześciu prostych, papierowych paneli i dwóch harmonijek bez dekoracji. Najpierw sprawdź zgodność punktów mocowania, równoległość warstw i swobodne zamykanie. Dopiero po tej kontroli wycinaj szczegółowy krajobraz z docelowego kartonu.
